①
アップデートしたいインターフェイスのページより
STATUS_OSD_UPDATE.DFU とOSD_UPDATE_S_V4.dfu と Ver4.00.01のUPDATEファイル を
ダウンロードして解凍し、デスクトップなどに保存して下さい。
②
AVインターフェイスのUPDATE用USBケーブルが
ノートPCと接続出来るようにして車輌を第1スリープに入れて下さい。
エンジンを掛けている場合は停止させて下さい。

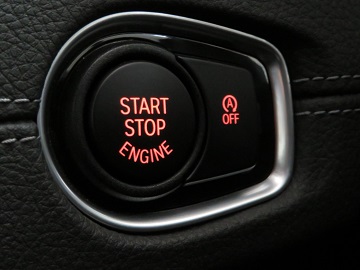

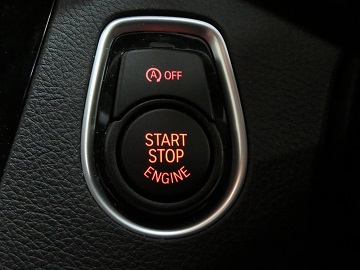

否第1スリープの状態は、エンジンスタートスイッチが上図のように発光しています。
車輌の純正ディスプレイの電源を落とし、しばらくそのまま待ちます。
※G系車輌は音量調節ボタンを長押しするとディスプレイ電源を落とすことができます

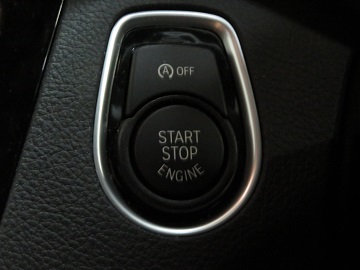

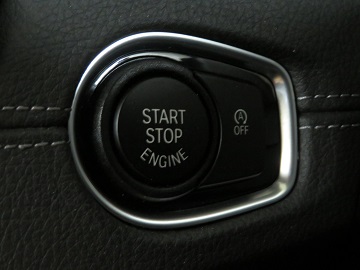

このように消灯状態となれば車輌は第1スリープに入ったことが確認できます。
③
ノートPCでAtackDFUアプリを起動して下さい。
インターフェイスのUPDATE用USBケーブルとノートPCを接続して下さい。

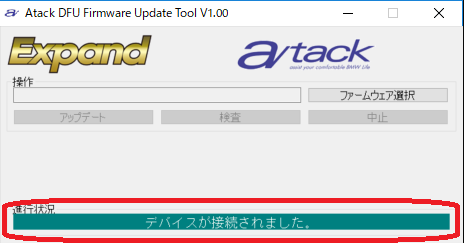

接続に成功すると「デバイスが接続されました」と表示されます。
④

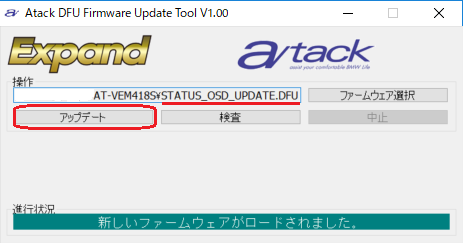

ファームウェア選択から先ほど保存した「STATUS_OSD_UPDATE.DFU」を指定して下さい。
アップデートを実行します。

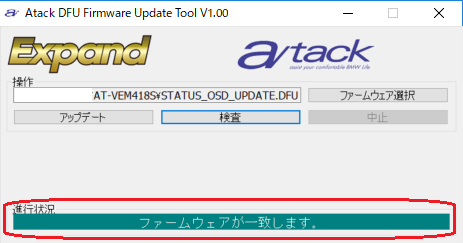

実行完了は以下図のように「ファームウェアが一致します」とメッセージが表示されますので
表示されるまで接続を解除しないで下さい。
このような表示となりましたら、USBケーブルをノートPCから抜いて下さい。
⑤
車輌を第1スリープから起こします。
この状態で10秒ほど経過させて下さい。
※ハザードスイッチなどを操作しますと、エンジンスタートスイッチが点灯状態となりますので
点灯状態となりましたらハザードをお切り下さい。
10秒経過後、再度第1スリープにします。
ハザードスイッチ操作でスリープを起こした場合は、
1分程何もせずにいることで再度第1スリープに突入します。
※第1スリープについては、手順②を参照下さい
⑥
車輌が第1スリープに入ったら再度UPDATE用USBケーブルをノートPCに接続します。
ファームウェア選択から先ほど保存した「OSD_UPDATE_S_V4.dfu」を指定します。
アップデートを実行します。
「ファームウェアが一致します」とメッセージが表示されましたら、
USBケーブルをノートPCから抜いて下さい。
⑦
再度手順⑤の操作を行います。以下は同じ内容です。
車輌を第1スリープから起こします。
この状態で10秒ほど経過させて下さい。
※ハザードスイッチなどを操作しますと、エンジンスタートスイッチが点灯状態となりますので
点灯状態となりましたらハザードをお切り下さい。
10秒経過後、再度第1スリープにします。
ハザードスイッチ操作でスリープを起こした場合は、
1分程何もせずにいることで再度第1スリープに突入します。
※第1スリープについては、手順②を参照下さい
⑧
車輌が第1スリープに入ったら再度UPDATE用USBケーブルをノートPCに接続します。
※Ver4系への初回UPDATEには必ず、Ver4.00.01のファイルを用いて下さい。
初回UPDATEにVer4.00.01以外の最新ファイルを適用してしまいますと、VEMメニュー内の
各種設定等が書き換わってしまう等のトラブルの原因となりますのでご注意下さい。
ファームウェア選択から先ほど保存した「Ver4.00.01のUPDATEファイル」を指定します。
アップデートを実行します。
「ファームウェアが一致します」とメッセージが表示されましたら、USB接続を解除して下さい。
⑨
車輌のエンジンを掛け、iDriveコントローラーのMENUボタンを長押ししてVEMメニューを開きます。

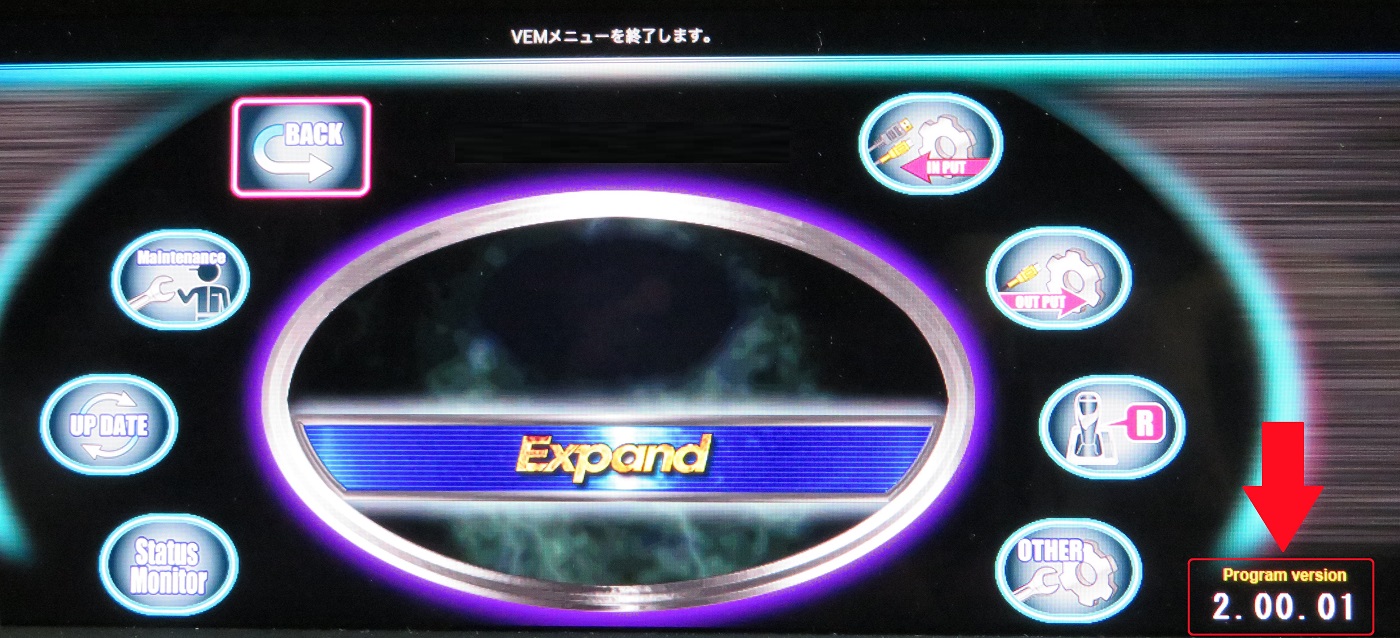

VEMメニュー画面の右下に現在のVerが表示されますので、最新Verとなっていることを確認下さい。
※画像はHモデルの画面ですが、メニュー画面レイアウトは基本的に共通です

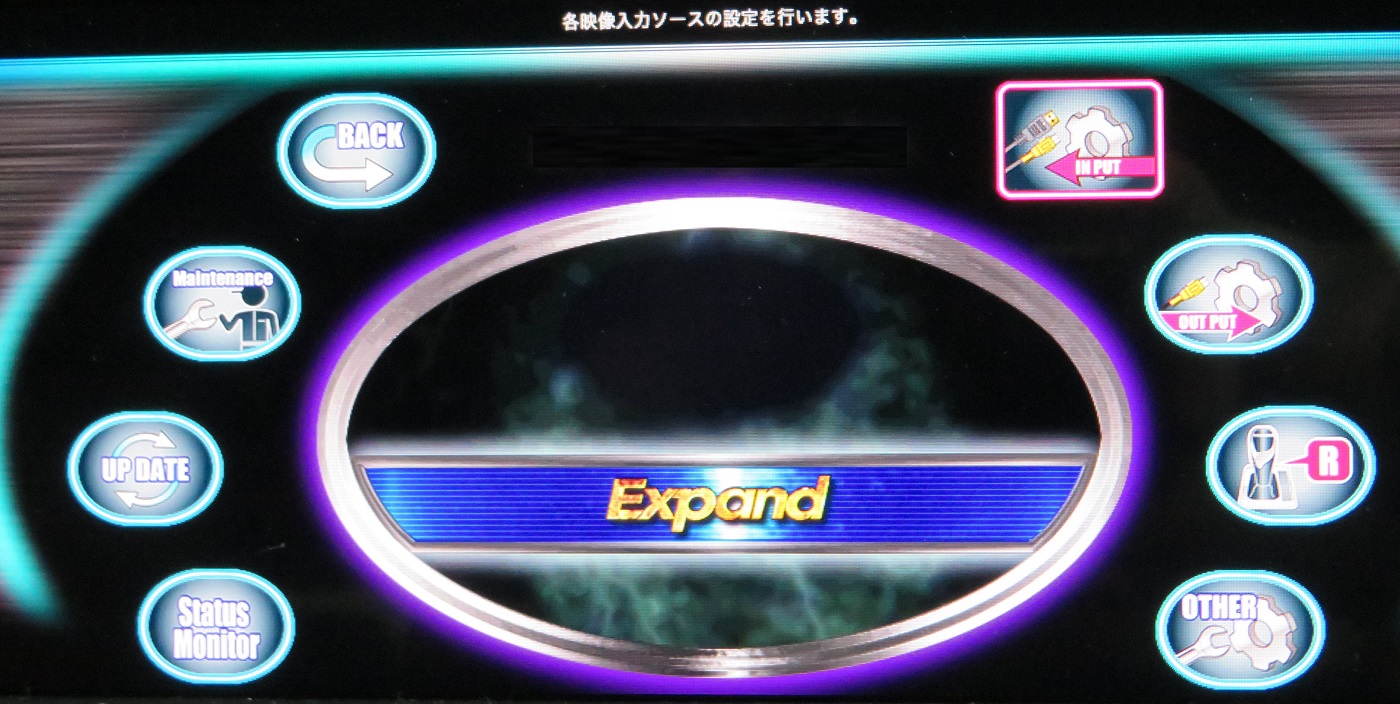

1時方向の「IN PUT」アイコンを選択します。

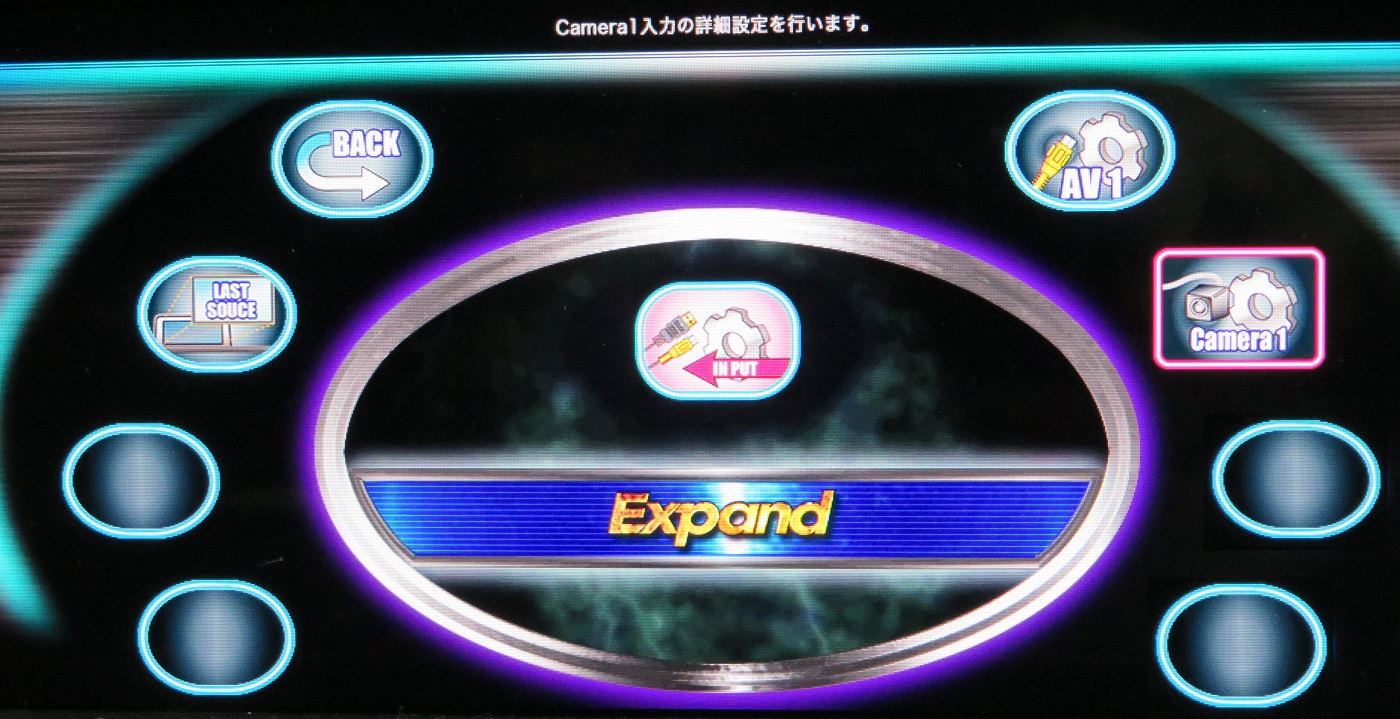

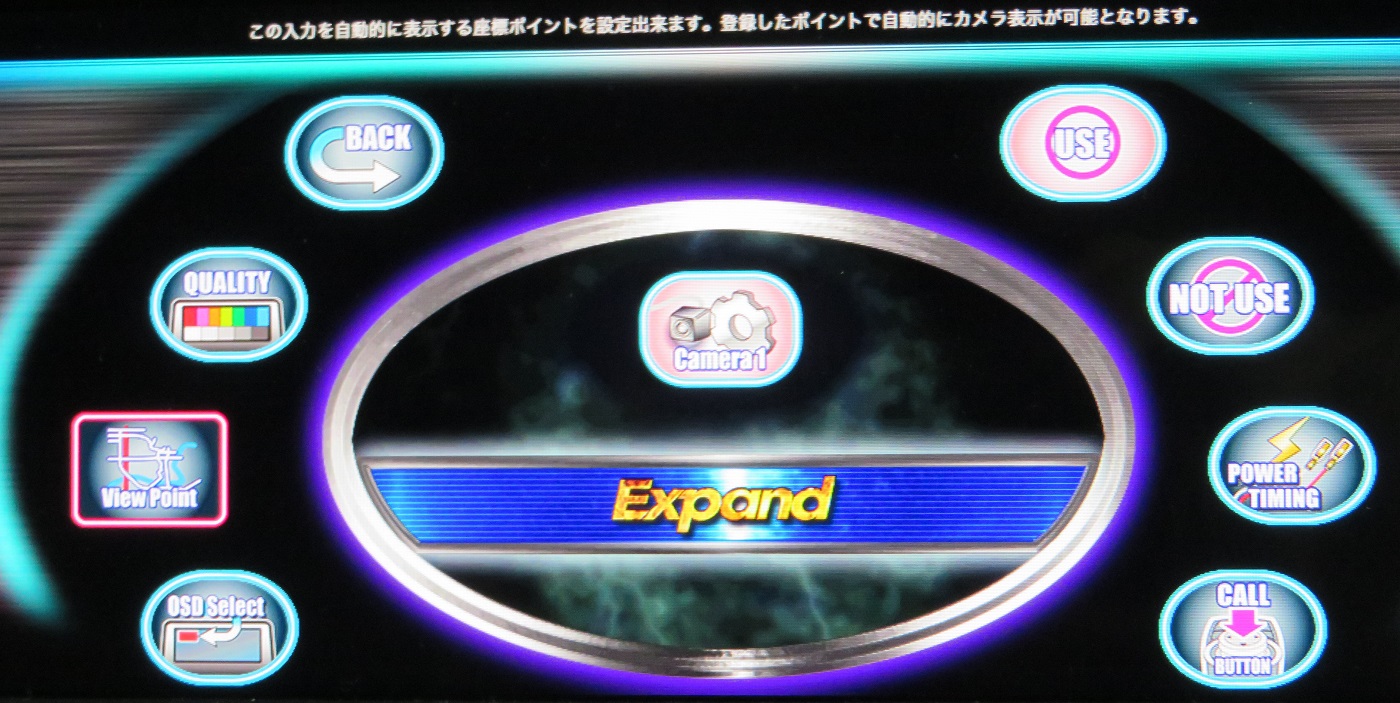

次に2時方向の「Camera1」アイコンを選択します。
9時方向に「View Point」アイコンが確認できれば、正常にアップデートできたことを確認できます。
⑩
Ver4.00.01のUPDATEファイル適用後、最新のVerにUPDATEしてお使いください。
|
